DF系列低噪聲風機DF-1
時間： 點擊數：1942次
DF系列低噪聲風機DF-1
- 流量：160m3/h
- 全壓：250Pa
- 電壓:380V
- 轉速:2480r/min
- 功率:0.04KW
- 重量：3.2KG
- 用途：用于印刷、橡塑、曬圖等機械行業
產品信息
DF系列風機為“多葉、前向、窄輪”式葉輪，具有通流面積大，加速型流道，在對流體強大加壓的同時產生的旋渦流小等一系列特點。具有風量大、風壓高、噪聲低等優點。
本DF系列風機廣泛用于印刷、橡塑、曬圖等機械行業，也可用于飲食、溫控、冷卻、吹風和通氣等各種場合。
葉輪性能
優化設計
風機采用經CFD流場模擬優化設計。此設計更符合空氣動力特性，效率高，氣流更穩定。
平衡等級高
每個葉輪都經過動態平衡試驗，堅持做到G4.0的平衡等級，從根本上保證了風機長期安靜平穩的運行。
葉輪工藝
葉片采用鋼制激光切割，精密夾具定位，全焊接工藝，保證葉片邊緣光滑，焊接角度準確，整體強度高，長期高速運轉時應力均勻，運行平穩可靠。
產品特點
高可靠性
風機采用輔助設計，提升了結構的可靠性；蝸殼和葉輪采用全鋼連續焊接，強度高、無泄漏，提升了運行的安全性；新型軸及聯接技術的應用確保裝配精度，提升產品可靠性；
高效率
入口導風圈與葉輪前盤精密配合，減少紊流產生和氣體泄漏，使氣流更順暢，提升了氣動性能

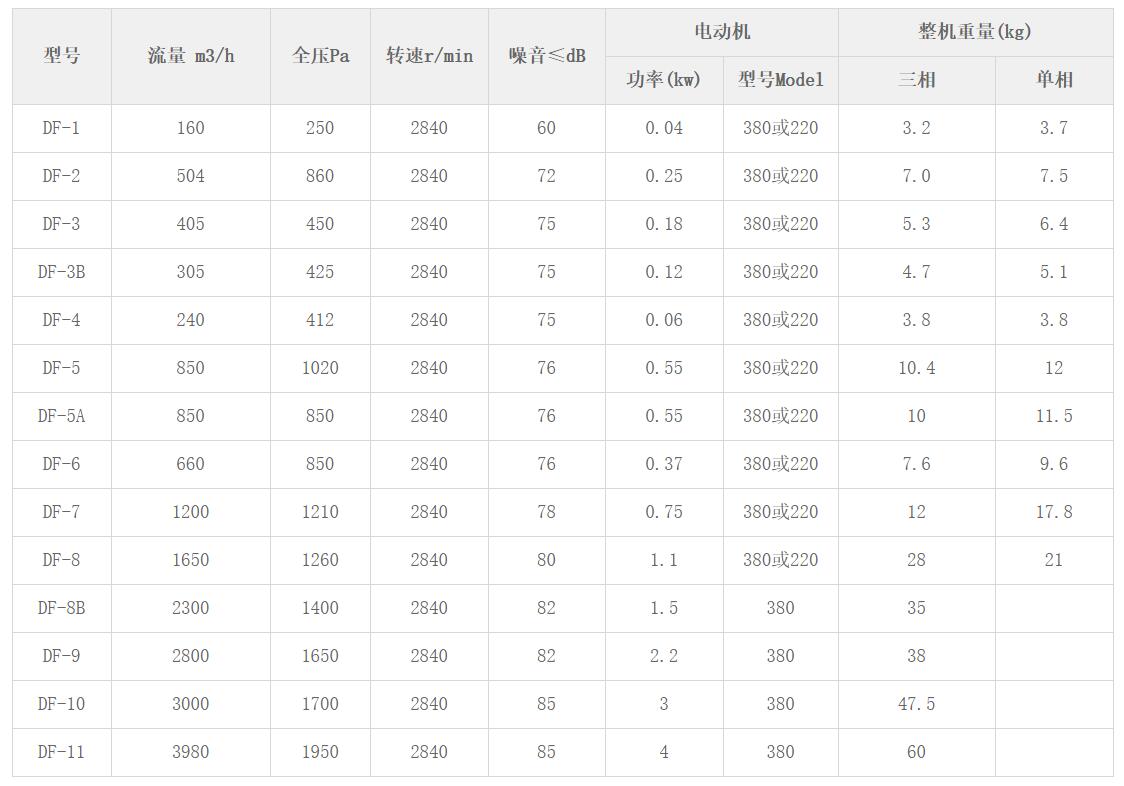

DF系列離心風機性能參數
原定出風口角為左右、0°90°180°270°如果有角度不合，可根據用戶要求定制

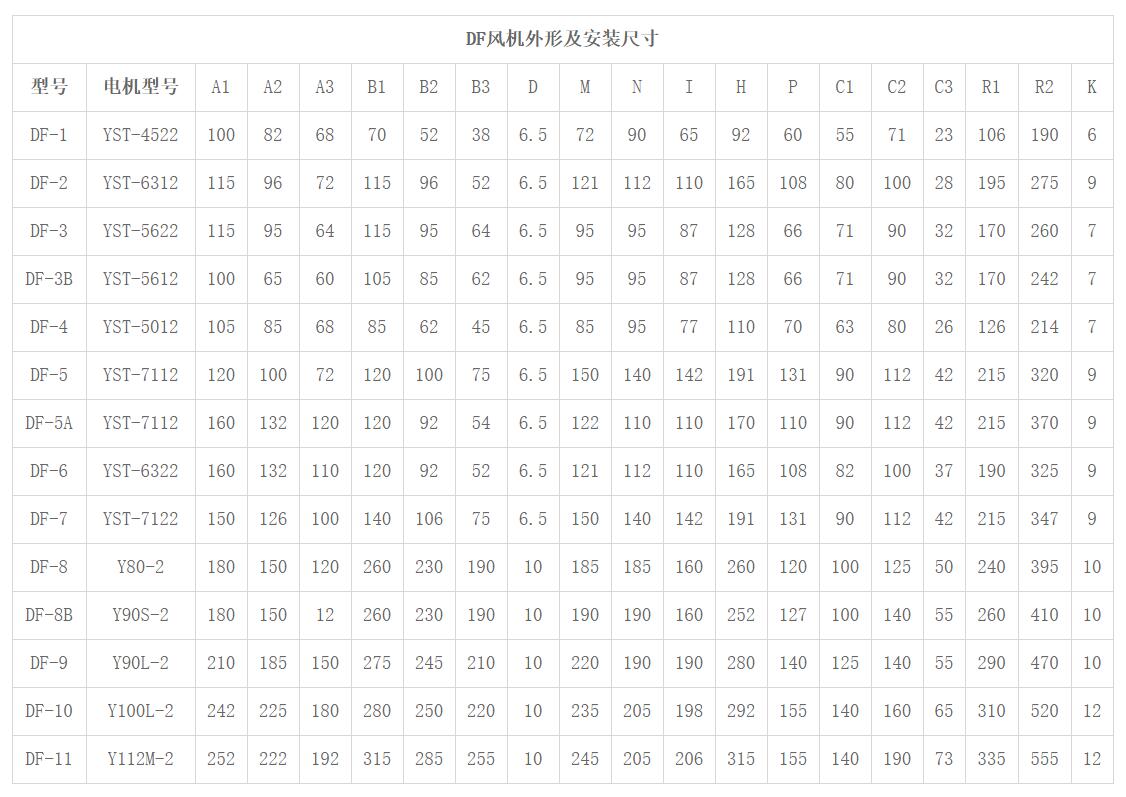

DF系列離心風機外形安裝尺寸
技術規范
風機類型
風機應為鋼制后彎葉輪單進風離心風機，驅動方式為直聯，聯軸器或皮帶驅動，風機結構應能夠允許葉輪方便抽出，以便葉輪維護或清潔。
質量標準
風機經過全國工業品生產許可證和ISO9001質量體系認證。
風機葉輪
葉輪應為鋼制后彎離心葉輪，全焊接而成。葉輪應經過靜態和動態平衡，達到AMCA 204標準 G4.0水平。葉輪處于最高允許轉速時，應能保持平穩的氣流和較低的噪聲。
風機外殼
風機外殼應為鋼制，其厚度和強度應足以保證承受風機最大運行重量。風機外殼應為連續焊接而成。
進風口
風機進風口應嚴格按照空氣動力特性設計，表面光滑呈流線形，且具有良好的整流效果，能有效減少紊流，提高風機效率，降低噪聲。
表面處理
風機表面應先經過打磨清理，除去凸起異物、焊渣、毛刺、銳邊、鐵屑、油污。
電機
電機應與風機負載緊密配合，防護等級IP54，絕緣等級F。電機軸承應為滾珠軸承并且可潤滑。電機和驅動機構應置于氣流之外，以避免氣流中的油脂或灰塵的堆積。
